Qu’est-ce qu’une goupille de cylindre
La goupille est la pièce mobile interne d’un cylindre à goupilles. Elle autorise ou bloque la rotation du rotor selon la clé insérée. Ce principe équipe la quasi-totalité des cylindres européens installés en Belgique. On le retrouve donc sur la plupart des portes d’entrée, des portes palières et des serrures multipoint. Comprendre la goupille revient donc à comprendre le cœur du mécanisme d’un cylindre.

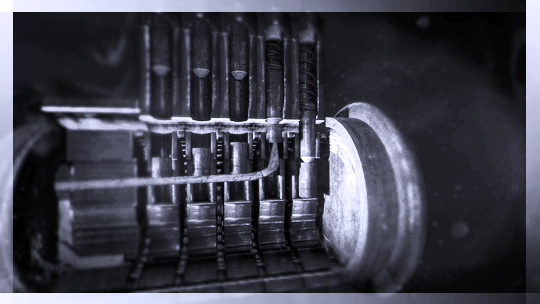

Dans un cylindre à goupilles, plusieurs piles se logent verticalement dans la bible du stator. Elles prennent place au-dessus des logements correspondants percés dans le rotor. Un ressort maintient chaque pile sous pression vers le bas. Tant que la clé manque, la pile traverse la frontière entre rotor et stator. Elle interdit donc toute rotation. Dès que la clé insérée soulève chaque pile à la hauteur adéquate, la frontière se libère. La rotation devient alors possible.
Anatomie d’une pile de goupilles
Une pile élémentaire se compose de trois éléments empilés. En partie basse, la goupille de pilotage, qu’on nomme parfois goupille active, repose sur le panneton de la clé. En partie centrale, la contre-goupille, de longueur variable, complète la hauteur totale de la pile. Cette hauteur totale rejoint la cote que la bible impose. En partie haute, un ressort exerce enfin une pression permanente. Il repousse l’ensemble vers le bas.
La hauteur de la goupille de pilotage correspond à une cote précise du codage. La bonne clé pousse chaque goupille de pilotage à la hauteur voulue. La jonction entre pilotage et contre-goupille coïncide alors avec le plan de cisaillement. À l’inverse, une clé incorrecte laisse toujours au moins une pile qui chevauche cette frontière. Ce chevauchement suffit à bloquer la rotation.
Le plan de cisaillement
Le plan de cisaillement désigne la ligne de séparation circulaire entre le rotor et le stator. La rotation devient possible lorsque aucune goupille ne traverse ce plan. Ce plan porte donc toute la mécanique d’ouverture légitime du cylindre. Dans un cylindre européen standard, il comporte cinq ou six points de contrôle selon le modèle. Il en compte exactement autant qu’il y a de piles de goupilles.
La précision mécanique de ce plan joue un rôle essentiel. Plus les tolérances se resserrent, plus la clé doit rester précise. De plus, les méthodes d’ouverture fine exigent alors une lecture tactile plus fine. À l’inverse, des tolérances ouvertes rendent la rotation plus facile à obtenir même sur mauvaise lecture des goupilles. Ce gain facilite donc le crochetage. Les fabricants haute sûreté travaillent précisément cette géométrie. Ils en font un vrai point de résistance.
Goupille standard et goupille de sécurité
On distingue deux grandes catégories de goupilles selon leur géométrie. La goupille standard est un simple cylindre plein, régulier, sans profil particulier. Son comportement sous tension reste prévisible. Lorsqu’elle atteint le plan de cisaillement, elle laisse passer le rotor sans résistance. Ce type de goupille équipe les cylindres d’entrée de gamme. On le retrouve aussi dans les serrures à niveau de sûreté modeste.
La goupille de sécurité, en revanche, porte volontairement un profil particulier. Ce profil produit de fausses lectures lors d’une ouverture au tendeur et au crochet. Son corps comporte des gorges, des épaulements ou des formes spécifiques. Ces formes s’accrochent dans le rotor dès qu’on met le cylindre sous tension. Elles trompent ainsi la perception tactile. Elles compliquent donc fortement le crochetage fin. La progression pile par pile exige en effet de distinguer un vrai plan de cisaillement d’un faux.
Les grandes familles de goupilles de sécurité
Goupille parapluie
La goupille parapluie porte aussi le nom anglais mushroom. Elle présente un épaulement élargi à sa base. Sous tension, cet épaulement se bloque contre le rotor en décalé par rapport au plan de cisaillement. L’opérateur a alors l’impression que la pile se trouve en position correcte. La pile reste pourtant mal positionnée. C’est probablement la géométrie de sécurité la plus répandue. On la retrouve dans les cylindres de milieu et de haut de gamme.
Goupille crantée
La goupille crantée porte aussi le nom anglais de spool. Elle possède une taille creusée en son centre. Cette forme lui donne un profil en bobine. Sous tension, l’arête supérieure du cran s’engage dans le rotor. Elle mime alors le comportement d’une goupille au plan de cisaillement. La différence de sensation entre un vrai et un faux franchissement reste ténue. C’est précisément l’intérêt défensif de ce profil.
Goupille T-pin et paillette
D’autres profils plus élaborés existent. On y range notamment la goupille en T. Sa base très fine favorise une bascule sous tension. On y retrouve également la goupille à paillettes. Sa surface extérieure comporte plusieurs crans successifs. Chaque cran peut produire un faux contact. Ces faux contacts multiplient donc les fausses lectures à ressentir et à éliminer lors d’une tentative de manipulation. Ces profils équipent généralement les cylindres haute sûreté. On les retrouve aussi sur les modèles les plus exigeants en certification.
Goupilles et résistance au crochetage
Les goupilles de sécurité n’empêchent pas absolument une manipulation. Elles la rallongent et la rendent plus incertaine. Chaque faux contact introduit une hypothèse à vérifier. Il ajoute aussi un retour en arrière à envisager. Au total, le temps de manipulation s’accroît sensiblement. Or, dans le modèle de risque d’une effraction, le temps passé au contact de la serrure reste un facteur décisif. Il pèse au même titre que le bruit et que la visibilité.
Les cylindres haute sûreté combinent souvent plusieurs familles de goupilles de sécurité dans la même pile. Ils intègrent parfois aussi des dispositifs parallèles. On y range notamment la sidebar, qui sollicite des goupilles secondaires. On ajoute aussi la protection anti-perçage par inserts métalliques. Certains modèles haut de gamme embarquent enfin un délateur. La résistance au crochetage devient alors une composante parmi d’autres dans un dispositif multi-couches.
Place des goupilles dans la lecture d’un cylindre
Pour un serrurier comme pour un passionné d’ouverture fine, la lecture d’un cylindre suit toujours trois étapes. D’abord, identifier le nombre de piles. Ensuite, repérer la présence ou non de goupilles de sécurité. Enfin, reconnaître la géométrie que retient le fabricant. Cette lecture conditionne directement le diagnostic de sûreté en expertise. Elle oriente également le choix d’une méthode d’ouverture non destructive lors d’une intervention. Elle éclaire enfin la compréhension du comportement du mécanisme en cas de tentative d’effraction. Les certifications BENOR et SKG servent de référence sur le marché belge. Leurs protocoles intègrent d’ailleurs des tests de résistance au crochetage. Ces tests dépendent directement de la qualité des goupilles employées.
Le détail de la conception des goupilles reste un marqueur très fiable. Il reflète le niveau de sûreté réel d’un cylindre. Certaines gammes se présentent comme sécurisées tout en embarquant cinq goupilles standard. Leur résistance reste faible. Un cylindre plus modeste dont toutes les piles combinent pilotage et contre-goupille profilés tient souvent mieux. Pour juger sérieusement la sûreté d’une serrure, c’est donc dans la bible du cylindre que l’œil se pose.
